Подключение к режущему плоттеру

[назад]

Подключить режущий плоттер возможно несколькими способами:

1. Подключение при помощи драйвера (как принтер)

2. Подключение без драйвера (USB–USB)

3. Подключение через COM-порт (USB-COM или COM-COM)

4. Подключение через флэш-накопитель

5. Подключение по Wi-Fi или Ethernet

Подключение при помощи драйвера (как принтер)

1. Установите драйвер для вашего режущего плоттера. Если у вас нет возможности найти родной драйвер, вы можете подобрать подходящий драйвер от другого устройства, т.к. они все очень похожи.

2. В окне вывода на порезку выберите установленный драйвер как показано на скришоте ниже.

3. Включите режущий плоттер.

4. Нажмите кнопку Тест для проверки соединения с устройством. Каретка режущего плоттера должна сделать небольшое движение.

Подключение без драйвера (USB–USB)

1. Подключите кабель USB–USB.

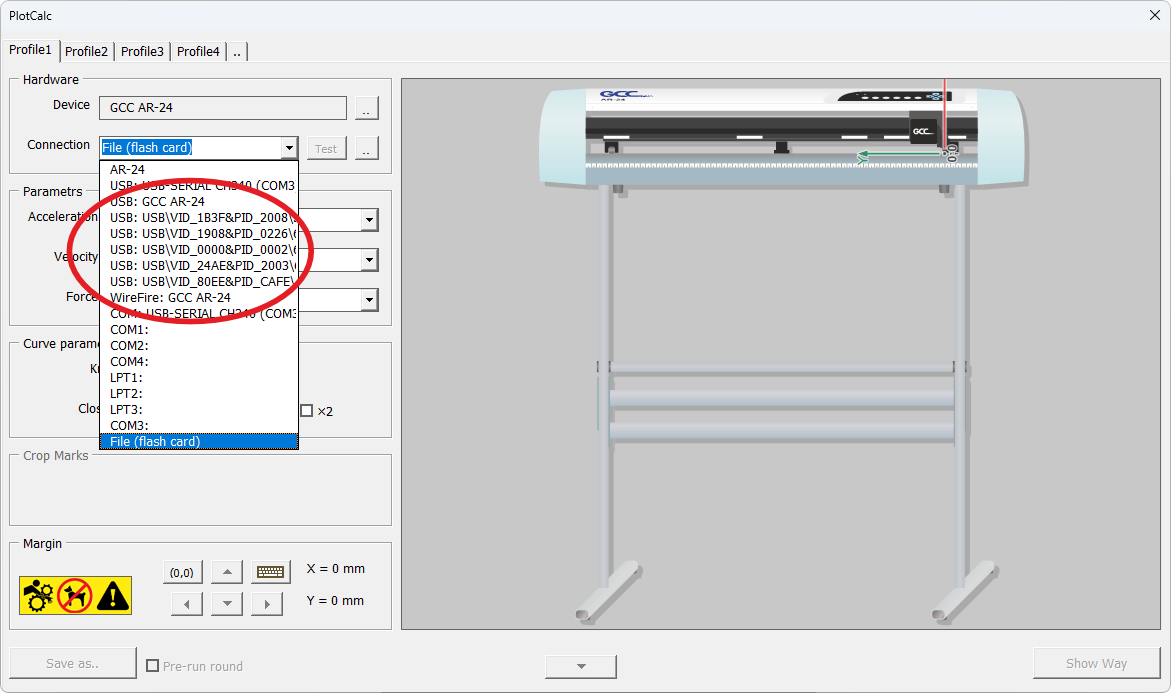

2. В окне вывода на порезку выберите один из перечисленных USB-интерфейсов, как показано на скриншоте ниже

3. Включите режущий плоттер.

4. Чтобы проверить соединение с устройством, нажмите кнопку Тест. Каретка режущего плоттера должна совершить небольшое движение.

Подключение через COM-порт (USB-COM или COM-COM)

Если в вашем устройстве иммеется последовательный COM-порт, вы можете подключиться через него, для этого:

1. Подключите USB-COM кабель, если вы собираетесь использовать виртуальный COM-порт.

2. Установите драйвер для виртуального COM-порта, скачать его можно, например, здесь (CH340.zip, 180 Кбайт)

3. После установки драйвера для виртуального COM-порта обязательно перезагрузите операционную систему, иначе драйвер не будет работать.

4. В окне вывода на порезку выберите один из COM-портов, например, COM1: или COM2:, или COM3:, и т.д.

5. Включите режущий плоттер.

6. Нажмите кнопку Тест для проверки соединения с устройством. Каретка режущего плоттера должна сделать небольшое движение.

Также возможно подключиться при помощи стандартного COM-COM кабеля, для этого:

1. Купите специальную планку расширения для вывода COM-порта на внешнюю сторону корпуса стационарного компьютера.

2. Подключите её к материнской плате компьютера, как показано на фото ниже.

3. Подключите COM-COM кабель к режущему плоттеру и компьютеру (обратите внимание, некоторые COM-COM кабели, несмотря на одинаковые разъёмы, могут иметь разную распайку и не подходить, в таком случае кабель следует заменить на другой)

4. В окне вывода на порезку выберите один из COM-портов, например, COM1: или COM2:, или COM3:, и т.д.

5. Включите режущий плоттер.

6. Нажмите кнопку Тест для проверки соединения с устройством. Каретка режущего плоттера должна сделать небольшое движение.

Примечание

При использовании встроенного COM-порта, в отличии от виртуального COM-порта, никаких драйверов устанавливать не требуется.

Подключение через флэш-накопитель

Если ваш режущий плоттер имеет разъём для подключения флэшки, тогда можно производить порезку непосредственно через неё, для этого:

1. В окне вывода на порезку выберите File (flash card) (в самом низу списка).

2. Сохраните файл для порезки на флэшку (имя файла следует называть так как указано в инструкции режущего плоттера)

3. Вставьте флэшку в слот на режущем плоттере и включите его.

Подключение по Wi-Fi или Ethernet

Для подключения проделайте следующее:

1. Убедитесь что плоттер подключен к вашей локальной сети (через Wi-Fi или по Ethernet кабелю).

2. Включите плоттер.

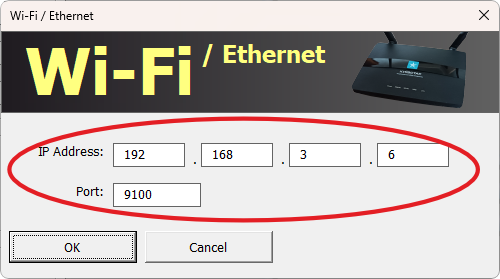

3. В PlotCalc выберите в меню "Wi-Fi / Ethernet"

4. В настройках введите IP-адрес и номер порта плоттера (обычно 9100 или 8080, реже 23)

5. Нажмите кнопку Тест для проверки соединения с устройством. Каретка режущего плоттера должна сделать небольшое движение.

Примечание

Узнать IP-адрес и номер порта можно на дисплее в настройках вашего плоттера. Также зайдя в Web-интерфейс вашего роутера можно получить список всех устройств вашей локальной сети, одно из устройств и будет вашим плоттером IP-адрес которого вы сможете посмотреть. Также рекомендуется назначить для плоттера статический IP-адрес. Номер порта же можно узнать в инструкции по эксплуатации или спросить у ChatGPT.
